SBHJ-552A數據采集機械振打袋式除塵器實驗裝置
機械振打袋式除塵器采用機械運動裝置周期性地振打濾袋，以清除濾袋上粉塵的除塵器稱為機械振打袋式除塵器。它有兩種類型：一種為連續型；另一種為間歇型。其區別是，連續使用的除塵器把除塵器分隔成幾個分室，其中一個分室在清灰時，其余分室則繼續除塵；間歇使用的除塵器則只有一個室，清灰時就要暫停除塵，因此，除塵過程是間歇性的。本裝置采用間歇型機械振打袋式除塵器。實驗流程為：含塵氣流從進氣管進入，從下部進入圓筒形濾袋，在通過濾料的孔隙時，粉塵被捕集與濾料上，透過濾料的清潔氣體由排氣管排出。沉積在濾料上的粉塵，可在機械振動的作用下從濾料表面脫落，落入灰斗中。通過對該實驗裝置的研究與運行，可幫助學生了解袋式除塵器的構造和除塵機理以及了解過濾速度對其壓力損失及除塵效率的影響。
數據采集機械振打袋式除塵器實驗裝置可滿足《環境工程》、《環境科學》、《大氣污染控制工程》、《能源與大氣污染控制技術》、《大氣污染及其防治》等課程的實驗教學，適合本、�？茖W(xué)生不同層次的實驗教學要求。
一、產品概述

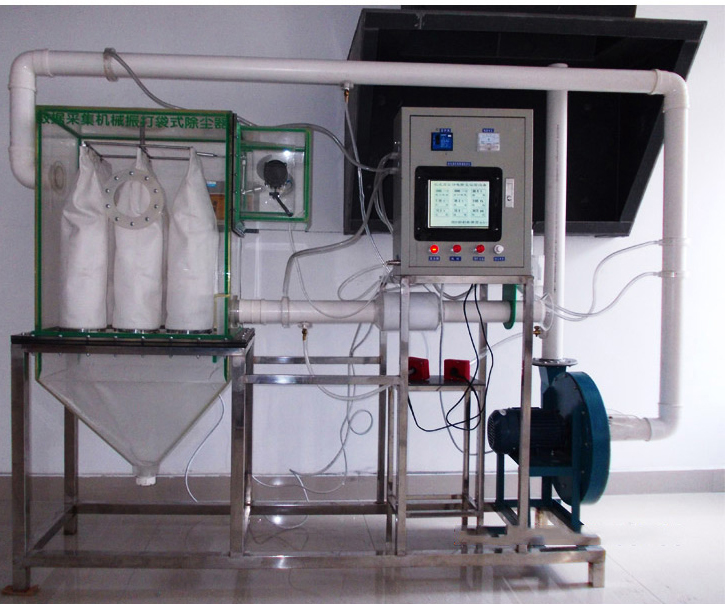

數據采集機械振打袋式除塵器實驗裝置由抽風機、投料槽、濾袋、除塵器、收集桶、震動調速器、電路控制系統、不銹鋼框架、控制屏等組成；操作方便、可視強。
二、實驗項目
1、觀察含粉塵的氣流在袋式除塵器內的運動狀況。
2、了解袋式除塵器的除塵原理，計算除塵效率。
三、技術參數
1、環境溫度：5℃～40℃，電源220V；
2、除塵效率：95%-99%。適合于去除0.1-10微米的粉塵；
3、抽風機：功率1.5Kw,轉速2900r/min；
4、除塵器為有機玻璃制造，方便了解袋式除塵的內部結構；
5、濾袋：天然纖維棉；
6、投料槽采用臥式加料，簡捷方便；
7、控制屏和框架均為不銹鋼，結構緊湊，外形美觀，操作方便；
8、外形尺寸：約2000×600×1800㎜。
四、裝置配置
1、微電腦進氣粉塵濃度檢測系統1套；
2、微電腦尾氣粉塵濃度檢測系統1套；
3、微電腦在線風量檢測系統1套；
4、微電腦在線風速檢測系統1套；
5、微電腦在線風壓檢測系統1套；
6、采用PLC控制、7英寸觸摸屏1套；
7、在線溫度，濕度檢測系統1套；
8、配套分析處理軟件1套（能記錄保存實驗數據，數據變化曲線分析，取樣時間設定，工作效率自動換算等功能）；
9、數據處理分析系統1套；
10、配有數據采集計算機、計算機通訊接口1套；
11、有機玻璃袋式除塵器1套；
12、有機玻璃喇叭型進灰流管1套；
13、粉塵自動加料裝置1套；
14、布袋個數：6個、口徑：120mm、長度：800mm；
15、振打裝置1套；
16、粉塵卸灰裝置，接灰斗個1套；
17、氣塵混合器1套；
18、高壓離心通風機1套；
19、不銹鋼風量調節閥1套；
20、排灰管道1付；
21、電控箱1只、漏電保護開關、按鈕開關、電壓表1只、電源線1批；
22、Ø110PVC連接管路1批、不銹鋼支架等組成。
|
|
